CNC三次元測定機 CRYSTA-Apex Vシリーズ　ミツトヨ

(株)ミツトヨ

型式	ＣRYSTA-Ａpex Ｖシリーズ
カテゴリ	測定

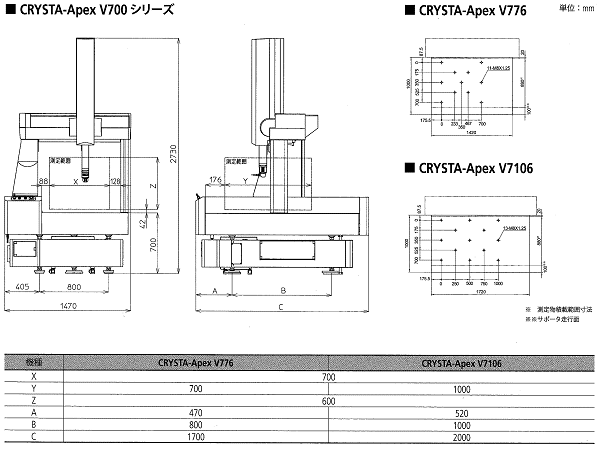

サイズ（幅×高さ×奥行き）	(CRYSTA-Apex V776 以下同じ)1470 x 2730 x 1700 mm
製品重量	1810kg
測定範囲	X: 700 Y: 700 Z: 600mm
駆動速度 CNC MODE（キーセレクトスイッチ：AUTO）	移動速度各軸8～300（最大合成速度519）　測定速度1～8
駆動速度 CNC MODE（キーセレクトスイッチ：MANUAL）	移動速度各軸8～138（最大合成速度2309）　測定速度1～8
動作保証温度	10~30℃
電源条件	AC 100~20/200~240Ｖ±10%・50/60 Hz

ミツトヨ CRYSTA-Apex Vシりーズは精度、スピード、多様性を追求した新世代CNC三次元測定機です。

■ 高精度
　　測定精度に大きな影響を及ぼす温度環境に左右されないリアルタイム温度補正、高精度なワークも精度保証ができる最大許容長さ測定誤差：初項1.7μｍの実力（長さ100mmで2μmを保証）、繰り返し精度の向上など、従来の測定機と比較しても、その制度を圧倒するクロリティを実現しています。

■ スピード
　　形状を問わない速さで測定時間を大幅に短縮：曲面や輪郭といったより複雑な形状のワークを自由な測定経路で測定することが出来ます。また、ワークと設計値とのズレに左右されない高速測定を可能にしています。

■ 多様性
多種多様なワーク形状を高精度・高効率に測定：スキャニングプローブやひっ接触プローブといった三次元測定機用プローブをラインナップし、ワークの特徴に合わせた最適なプローブで、校正をかつ高効率な測定を実践します。
